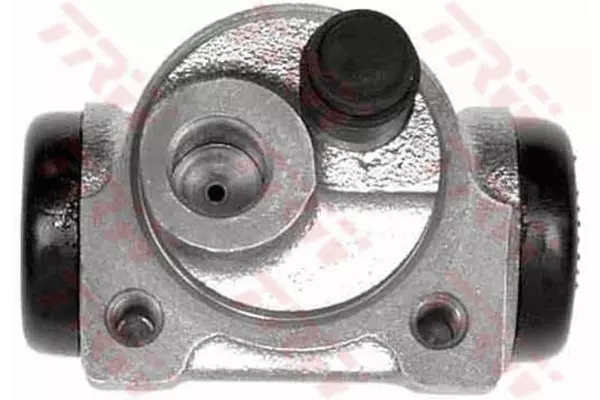

Cylinderek hamulcowy TRW BWF168

Cylindry hamulcowe kół znajdują się zarówno w hamulcach bębnowych, jak i tarczowych. Utrzymanie ich w dobrym stanie technicznym gwarantuje równomierne, a zarazem bezpieczne przenoszenie siły hamowania. Jako, że są to części zużywające się, wymagają przeprowadzania regularnych kontroli. Dotyczy to w szczególności cylindrów hamulcowych w hamulcach bębnowych.

Hamulce samochodu działają zgodnie z zasadą przekładni hydraulicznej, w oparciu o warunek, że płyny nie mogą być sprężone. Dlatego w zamkniętym układzie hydraulicznym panuje jednakowe ciśnienie.

Naciśnięcie pedału hamulca powoduje, że długi, cienki cylinder jest wciskany głęboko w pojemnik ze stosunkowo niewielką siłą dzięki wzmacniaczowi hamulca, przesuwając szeroki cylinder na zewnątrz na końcu przewodu hamulcowego. Siłownik ten przykłada swoją siłę do okładzin hamulcowych. Odległość między okładzinami a tarczą lub bębnem hamulcowym wynosi tylko kilka milimetrów. Są dociskane z pełną siłą.

Konstrukcja cylindra hamulca koła jest inna w hamulcach tarczowych i bębnowych, chociaż jego zadanie i funkcja pozostają takie same. W obu przypadkach jest to układ hydrauliczny, otwarty z jednej strony i oba są zasilane olejem hydraulicznym za pomocą elastycznych węży. Oba mają ruchomy tłok, który naciska na zewnątrz, gdy hamulec jest wciśnięty, i wciągany do wewnątrz, gdy jest wyłączony. W hamulcu bębnowym cylinder hamulcowy znajduje się w bębnie hamulcowym. Jest to niewielka część działająca na klocki hamulcowe z dwóch stron. W przypadku hamulca przedniego – zawsze hamulca tarczowego – cylinder hamulcowy jest zintegrowany z zaciskiem hamulcowym. Jest większy niż ten w hamulcu bębnowym i ma tylko jeden tłok hydrauliczny.

Aby zapobiec wyciekaniu oleju hydraulicznego, cylinderki hamulcowe kół są wyposażone w gumowe tuleje. To właśnie one, wraz z przewodnikami są najważniejszymi słabymi punktami tego komponentu.
