Bezpieczniki Fiat Grande Punto (2005-2012). Gdzie znajdują się skrzynki? Jak wymienić bezpieczniki?
Fiat Grande Punto, produkowany w latach 2005-2012, to popularny model samochodu kompaktowego, który zdobył uznanie za swoją niezawodność, ekonomiczność oraz nowoczesny design. Jedną z czynności, którą wykonujemy, w celu konserwacji oraz zapewnienia jego prawidłowego funkcjonowania jest wymiana bezpieczników, zabezpieczających różne obwody elektryczne pojazdu przed uszkodzeniem. Jednakże nie każdy kierowca jest świadom, gdzie znajdują się odpowiednie komponenty.
9 minut czytania
Dowiedzmy się zatem:
- Gdzie znajdziemy skrzynki z bezpiecznikami w Fiacie Grande Punto produkowanym w latach 2005-2012?
- Za co odpowiadają poszczególne elementy komponentu?
- I wreszcie, jak zabrać się za wymianę danego bezpiecznika?
Skrzynki z bezpiecznikami w modelu Fiat Grande Punto (2005-2012). Gdzie szukać? Jak czytać?
Fiat Frande Punto, produkowany w latach 2005-2012 jest wyposażony w trzy skrzynki z bezpiecznikami. Znajdują się one standardowo w kabinie pasażerskiej oraz pod maską (w komorze silnika). Jeden z komponentów został umieszczony również w bagażniku.

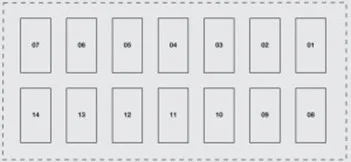

Kabina pasażerska a skrzynka z bezpiecznikami
Jeśli chodzi o środek pojazdu, skrzynka z bezpiecznikami znajduje się na desce rozdzielczej, po stronie kierowcy.
| 01 | - | Pusty |
| 02 | 10A | Zasilanie i akumulator, gniazdo diagnostyczne EOBD |
| 03 | 15A | Akumulatorowy system dźwiękowy Jednostka sterująca zestawu głośnomówiącego z rozpoznawaniem głosu i technologią Bluetooth Jednostka sterująca dla systemu audio Hi-Fi |
| 04 | 7.5A | Włącznik zasilania i akumulatora |
| 05 | 20A | Moc pompy silnika spryskiwacza szyby przedniej i tylnej |
| 06 | 15A | Zasilanie siłownika tylnej klapy |
| 07 | 20A | Zasilanie dla siłowników silnikowych zamka drzwi i siłowników silnikowych zamka martwego |
| 08 | - | Pusty |
| 09 | 10A | Zasilanie przedniego światła sufitowego, tylnego światła sufitowego, światła bagażnika, światła otoczenia i światła dodatkowego |
| 10 | 7.5A | Zasilanie i sterownik elektrycznego wspomagania |
|
11 |
7.5A | Tablica rozdzielcza Włącznik pedału hamulca i pedał sprzęgła |
| 12 | 7.5A | Jednostka sterująca układu hamulcowego Układ VDC Włącznik pedału hamulca |
| 13 | 10A | Jednostka sterująca systemu poduszek powietrznych |
| 14 | 7.5A | Oświetlenie panelu przycisków bocznych od kluczyka Lampki kontrolne na kierownicy Panel przycisków środkowych (sterowanie ASR i dioda LED) |
| 14 | 7.5A | Oświetlenie panelu przycisków na lampie sufitowej Panel przycisków ogrzewania przednich siedzeń (sterowanie systemem i dioda LED) Czujnik deszczu |
| 14 | 7.5A | Sterownik elektrycznego szyberdachu Sterownik czujnika ciśnienia w oponach Sterownik zestawu głośnomówiącego z funkcją rozpoznawania głosu i technologią Bluetooth Sterownik systemu czujników parkowania |

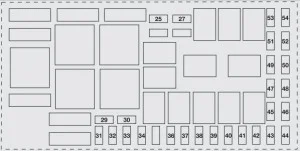

Komora silnika a skrzynka z bezpiecznikami
Jak wspomnieliśmy, w komorze silnika, pod maską, również znajduje się skrzynka z bezpiecznikami. Za co odpowiadają poszczególne z nich?
| 25 | 15A | Zasilanie przednich świateł przeciwmgielnych |
| 27 | 30A | Zasilanie pompy silnika spryskiwaczy reflektorów |
| 29 | 7.5A | Zasilanie elektrozaworu suwakowego (silnik 1.4 16V) |
| 30 | 15A | Zasilanie odbiorników głównych układu diagnostyki silnika (cewki zapłonowe, wtryskiwacze, sterownik silnika – wersje Multijet) |
| 31 | 20A | Zapalniczka |
| 32 | 7.5A | Jednostka sterująca silnikiem i akumulator |
| 33 | 10A | Zasilanie sterownika silnika (silnik 1.4) |
| 34 | 15A | Zasilanie dodatkowych obciążeń układu diagnostyki silnika |
| 37 | 15A | Zasilanie dla klaksonu jednotonowego |
| 38 | 10A | Zasilanie lewych świateł mijania Urządzenie do ustawiania reflektorów |
| 39 | 10A | Zasilanie prawego światła mijania |
| 40 | 10A | Zasilanie lewego światła drogowego |
| 41 | 10A | Zasilanie prawego światła drogowego |
| 42 | 7.5A | Zasilanie sprężarki kondycjonera |
| 43 | 10A | Zasilanie elektrycznych urządzeń odmrażających lusterka zewnętrzne |
| 44 | - | Pusty |
| 45 | 10A | Sterownik światła cofania Sterownik świec żarowych Przepływomierz Czujnik wody w oleju napędowym |
| 46 | - | Pusty |
| 47 | 7.5A | Kluczowa jednostka sterująca silnikiem |
| 48 | 7.5A | Moduł chłodzenia kabiny pasażerskiej Jednostka sterująca szybą kierowcy Elektrycznie sterowane lusterka boczne Światło cofania (wersja Dualogic 1.4 8v) |
| 49 | 30A | Zasilanie dla rozrusznika (magnes + 50) |
| 51 | 15A | Zasilanie pompy silnika paliwowego |
| 52 | - | Pusty |
| 53 | 30A | Zasilanie Akumulator układu hamulcowego (zawory elektromagnetyczne) |
| 54 | 7.5A | Jednostka sterująca chłodzeniem wewnętrznym i akumulator |

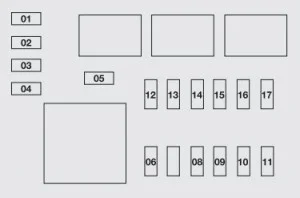

Bagażnik a skrzynka z bezpiecznikami
Naturalnie, nie mogło tutaj zabraknąć również wspomnianej wcześniej skrzynki umiejscowionej w bagażniku Fiata. Jak ją czytać?
| 01 | - | Pusty |
| 02 | - | Pusty |
| 03 | - | Pusty |
| 04 | 10A | Zasilanie silnika regulacji lędźwiowego fotela kierowcy |
| 05 | 15A | Zasilanie dla wyjścia prądu rozruchowego |
| 06 | - | Pusty |
| 07 | - | Pusty |
| 08 | 10A | Zasilanie zespołu ogrzewania siedzenia kierowcy |
| 09 | 10A | Zasilanie zespołu ogrzewania siedzenia pasażera |
| 10 | 20A | Akumulatorowy silnik szyby w prawych tylnych drzwiach |
| 11 | 20A | Akumulatorowy silnik szyby w lewych tylnych drzwiach |
| 12 | - | Pusty |
| 13 | - | Pusty |
| 14 | - | Pusty |
| 15 | 10A | Jednostka sterująca systemu monitorowania ciśnienia w oponach i akumulator |
| 16 | 20A | Akumulatorowy subwoofer systemu hi-fi |
| 17 | 20A | Akumulatorowy system szyberdachu |
Ważne! Konkretne bezpieczniki i przekaźniki mogą się różnic w zależności od roku produkcji oraz wyposażenia danego pojazdu. Jeśli pojawią się jakiekolwiek wątpliwości odnośnie ich przeznaczenia, najlepiej skontaktować się ze specjalistą.
Jak sprawdzić i wymienić bezpieczniki w Fiacie Grande Punto?
Wymiana poszczególnych elementów w modelu Fiat Grande Punto (2005-2012) jest stosunkowo łatwa, jak na bezpieczniki przystało. A zatem, jak powinniśmy się za to zabrać?
- Sprawdź, który bezpiecznik wymaga wymiany.
- Przy użyciu specjalnych szczypiec do bezpieczników lub małych kleszczy, delikatnie wyciągnij uszkodzony bezpiecznik.
- Włóż nowy bezpiecznik o odpowiednim amperażu w miejsce uszkodzonego. Upewnij się, że jest dobrze osadzony.
- Po wymianie bezpiecznika włącz zapłon i sprawdź, czy dany obwód działa poprawnie.
- Jeśli tak, możesz ruszać w drogę!
